Integrerad karta

Visualisering och analys av lägesbunden verksamhetsdata.

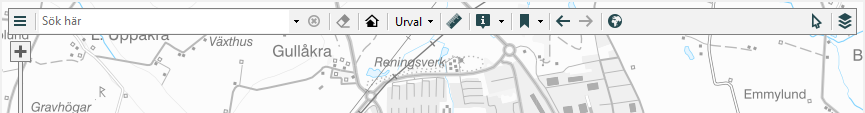

De vanligaste verktygen och kommandona finns i verktygslådan längst upp i kartan, samt under snabbmenyn som fås vid högerklick i kartan.

Zooma - kan göras med skrollhjulet på musen, zoomfältet, +, - tangenterna.

Panorera – dra i kartbilden med vänster musknapp nedtryckt eller navigera med navigeringstangenterna på tangentbordet. Ctrl+0 zoomar till kartans fulla utbredning.

Ytterligare kommandon för navigering finns i verktygslådan längst upp och under snabbmenyn som fås vid högerklick i kartan.

När det finns redigerbara lager i kartan så syns verktyget för att Skapa/ändra objekt i kartans verktygsfält.

Skapa nytt objekt

1. Tryck på Skapa/ändra objekt

2. Välj det lager som det nya objektet skall skapas i

3. Välj konstruktionsverktyget för att skapa geometrin för objektet

4. Avsluta sketchen genom att dubbelklicka vid sista punkten, eller högerklicka och välj Avsluta sketch. Vid högerklick fås olika alternativ för att styra konstruktionen av sketchen

5. Ange eventuella värden på attribut i attributtabellen

Radera objekt

1. Välj de objekt i kartan som skall raderas

2. Tryck på Skapa/ändra objekt

3. Tryck på knappen för att Radera valda objekt

Ändra attribut på objekt

1. Välj de objekt i kartan som skall ändras

2. Tryck på Skapa/ändra objekt

3. Välj objekt i listan som skall ändras ifall flera är valda

4. Gör ändringar av värden direkt i attributtabellen
Ändringar sparas automatiskt när man trycker Tab, Retur eller klickar utanför tabellen

Lager som ingår i kartan kan visas i lagervyn genom att trycka på längst till höger i verktygslådan.

Markerade lager kan här tändas/släckas genom att klicka i kryssrutan.

Högerklicka på ett eller flera markerade lager för fler kommandon:

• Zooma till lager – zoomar till lagrets utbredning
• Zooma för att göra lagret synligt – zoomar så att lagret blir synligt om skalberoende synlighet är angivet för lagret
• Skalberoende synlighet – möjlighet att ange minsta eller största skala för synlighet
• Zooma till urval – zoomar till utbredningen av de valda objekten i lagret
• Panorera till urval - panorerar till utbredningen av de valda objekten i lagret
• Rensa urval – rensar urvalet av objekt i lagret
• Identifiera urval – identifierar de valda objekten i lagret
• Kopiera posterna i urvalet – kopierar posterna för de valda objekten i lagret
• Gör detta det enda valbara lagret – gör lagret valbart och alla andra lager icke valbara
• Valbart – slår på/av om lagret skall vara valbart eller inte

Med verktyget kan objekt identifieras geografiskt genom att peka eller dra en rektangel över objekten i kartan. Information om de identifierade objekten presenteras per lager i ett fönster. Ytterligare kommandon på identifierade objekt finns tillgängliga genom att högerklicka på objekten alternativt lagren i trädstrukturen.

Objekt kan även identifieras genom att föra muspekaren över objektet i kartan och klicka.

I snabbmenyn vid högerklick i kartan finns kommando för att identifiera objekt vid markörens position.

Identifiera fastigheter

För att kunna få upp information från fastighetsregistret om fastigheter vid identifiering måste ett vektorlager med fastighetsytor vara kopplade till kartan och en integration med fastighetsregistret vara gjord. Se vidare under avsnitten Vektorlager och Integration med fastighetsregister under Förberedelser för hur detta konfigureras.

Identifiering av fastigheter/adresser från Lantmäteriet vid högerklick i kartan

Högerklicka i kartan för att få fram namn på fastigheterna och den närmaste adressen för positionen du klickar på. Välj en träff för att markera den i kartan. Ta bort markeringarna i kartan med suddgummit.

Spatiala urval av objekt kan göras med olika verktyg och kommandon. Dessa verktyg och kommandon finns under Urval i verktygslådan.

Interaktiva verktyg för urval:

• Välj med Rektangel – välj objekt genom att klicka på eller dra en rektangel som skär dem.
• Välj med Polygon - välj objekt genom att rita en polygon som skär dem. Dubbelklicka eller tryck Retur för att slutföra den ritade polygonen. Tryck B för att ange en buffert.
• Välj med Cirkel - välj objekt genom att dra en cirkel som skär dem. Tryck R eller B för att ange en radie.
• Välj med Linje - välj objekt genom att rita en linje som skär dem. Dubbelklicka eller tryck Retur för att slutföra den ritade linjen. Tryck B för att ange en buffert.
  • Håll nere Shift-tangenten för att lägga till de objekt som väljs till kartans urval. Vid enkelklick växlar man mellan att lägga till/ta bort objekt
  • Håll nere Ctrl-tangenten för att ta bort de objekt som väljs från kartans urvalobjekt.
  • Tryck Escape för att ta bort ritad figur
  • Tryck Backspace för att ta bort sista punkten i den ritade figuren.
• Välj utifrån geografiskt läge. Här kan spatiala urval göras per lager utifrån objekt i andra lager.
  • Zooma till urval - Zoomar till valda objekt i kartan.
  • Panorera till urval - Panorerar till valda objekt i kartan.
  • Identifiera urval -
  • Valda objekt i kartan identifieras.
  • Rensa urval – Kartans urval rensas.

Vektordata kan exporteras till textfil, .txt, .csv eller geojson. Geometrier för data följer med och kan samtidigt transformeras till ett annat koordinatsystem.

Export av vektordata kan göras från:
Lager i lagerlistan, högerklicka på ett lager med vektordata och välj Exportera…
Identifierade objekt, i fönstret Identifiera högerklicka på ett lager med vektordata eller markerade objekt i attributtabellen och välj Exportera…

Funktion för att visa information om fastigheter från Lantmäteriets fastighetsregister via geografiska urval i kartan. Starta funktionen genom att trycka på knappen Utforska fastigheter.

Välj sedan fastigheter i kartan genom att använda något av figurverktygen i fönstret som visas. De fastigheter som berör den ritade figuren visas i resultatlistan. Fastighetsinformationen visas till höger.

Här beskriver vi hur man kan läsa in koordinater själv i EDP Future. För tillfälligt är detta bara möjligt för avfallstjänster. Grundidén är att ni tar ut ett underlag på fastigheter och anläggningar som ni överlämnar till er GIS avdelning eller annan avdelning som har möjlighet att ta fram koordinater från era befintliga GIS system. Detta underlag får ni sedan tillbaka och läser in i EDP Future.

Ta ut ett underlag

Första steget är att vi tar ut ett underlag till Excel som vår GIS avdelning kan matcha in koordinater mot.

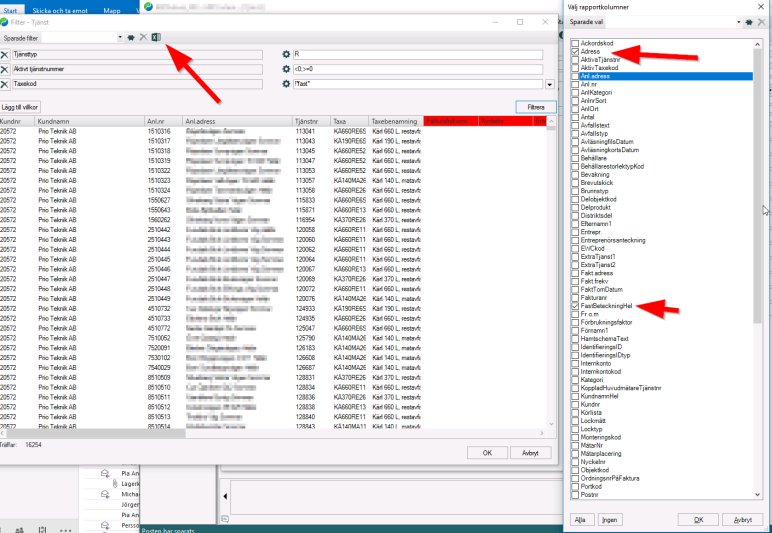

1. Gå in under Kund->Tjänst
2. Klicka på knappen Filter
3. Skapa ett filter för de avfallstjänster du vill ha in koordinat på t.ex. alla kärl. Det är en smaksak om man även vill ha in koordinater på t.ex. fast avgifter.
4. Tryck på Export till Excel knappen
5. Ta med fälten
a. Tjänstnr
b. Adress
c. FastBeteckningHel
6. Tryck Ok
7. Spara filen på lämpligt ställe och skicka den till den avdelning som kan hjälpa dig att matcha in koordinat

Formatet för en matchad fil

När filen är matchad med koordinater är det viktigt att du får tillbaka filen i rätt format. Filen skall vara semikolonspeparerad och var utformad i kolumner enligt nedan

1. Tjänstnr
2. <tomt>
3. <tomt>
4. X-koordinat
5. Y-koordinat

Om decimaler används på koordinaterna så skall dessa vara formaterade med punkt.

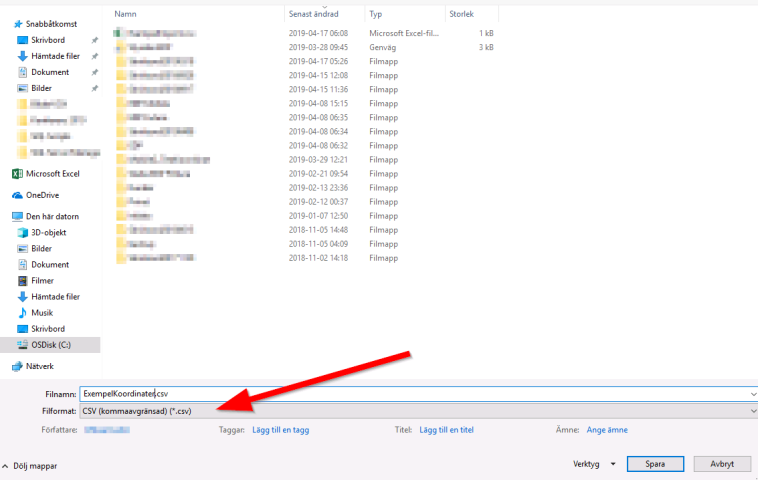

Enklaste sättet är att ordna kolumnerna i Excel och sedan välja att spara som en CSV fil.

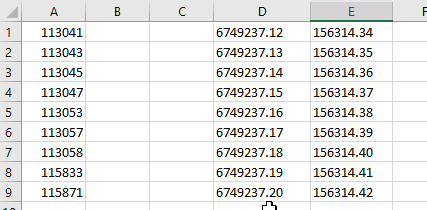

Filen kan då t.ex. se ut enligt nedan för SWEREF99_1500 i trakterna kring dalarna.

Läsa in en matchad fil

Nu är det dags att läsa in koordinaterna för dina avfallstjänster.

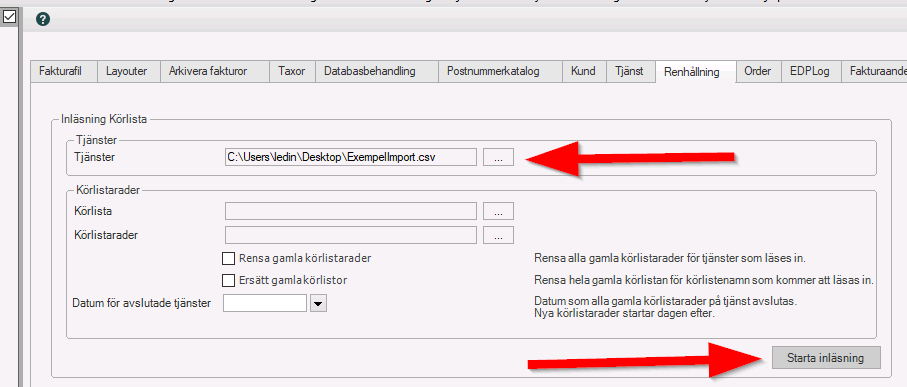

1. Gå till System->FFIX
2. Gå till fliken Renhållning
3. Klicka på knappen med de tre punkterna till höger om rutan med ledtexten Tjänster.
4. Välj din fil som du fått tillbaka
5. Tryck på Starta inläsning

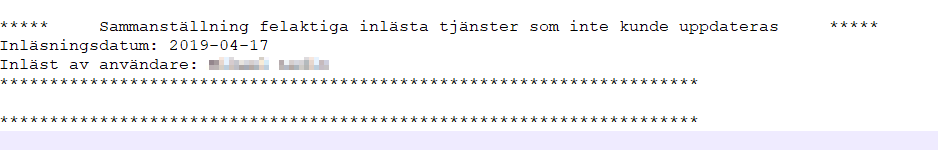

6. Efter inläsning får du en rapport på de tjänster som inte kunde uppdateras

I sökrutan kan namn på platser anges för att söka upp och visa dess läge i kartan. Inmatningsstöd ges under inmatning av text i sökrutan. För att ta bort markeringen och rensa sökningen tryck på krysset bredvid sökrutan.

Följande går att söka på:

Adress - Adresser från Lantmäteriet. Ange kommunens namn först. Under sökalternativ finns möjlighet att avgränsa sökning till specifik kommun.

Fastighet - Fastigheter från Lantmäteriet. Ange kommunens namn först. Under sökalternativ finns möjlighet att avgränsa sökning till specifik kommun.

Koordinater - Koordinater vars värden matchar ett koordinatsystem. Ange koordinaten som N E. T.ex. 6168541 387944 eller 55,649447 13,21942

Ortnamn - Ortnamn från Lantmäteriet. Här finns inget inmatningsstöd, tryck Retur direkt efter inmatad text. Under sökalternativ finns möjlighet att avgränsa sökning till specifik kommun.

Lager i kartan - Sökning sker på det fält som är primärfält för vektorlagret. T.ex. tjänstnummer.

Adress, Fastighet och Ortnamn kräver inloggning med behörighet till följande av Lantmäteriets geodatatjänster: Belägenhetsadress Direkt, Fastighet Direkt, Ortnamn Direkt samt Registerbeteckning Direkt.

Inloggning till Lantmäteriets geodatatjänster anges i styrparametrar under Geodata > Lantmäteriet.

Mäta i kartan – Verktyg för att mäta avstånd mellan punkter i kartan. Verktyget finns i verktygslådan.

Kopiera kartan till urklipp – Kopierar kartbilden till urklipp. Kommandot finns under huvudmenyn.

Exportera kartan – Exporterar kartbilden till en bildfil. Kommandot finns under huvudmenyn.

Zooma till ungefärlig skala – Zoomar till närmasta fasta skala för en angiven skala. Kommandot finns under huvudmenyn.
